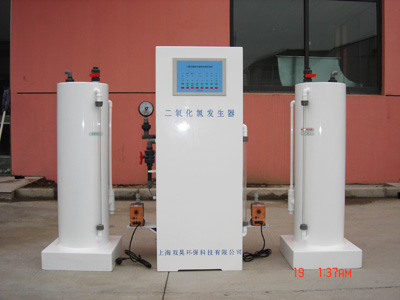

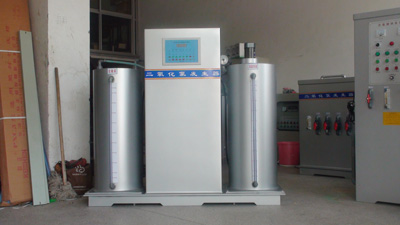

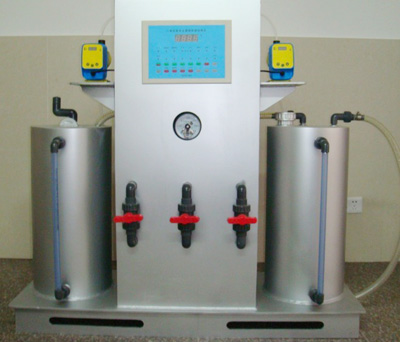

化学法二氧化氯发生器介绍

一、产品特点
• 高转化率―― 原料转化率>95％
• 高纯度――二氧化氯纯度>98％
• 高产量――单机纯ClO2产量较高20kg/h
• 高度自动化――PLC控制，设备现场无需操作人员
• 二氧化氯发生器设备高效，自动化程度高。发生器采用氯酸钠、亚氯酸钠和盐酸反应产生二氧化氯。每一台发生器都是根据客户和现场的要求来设计的，但是根据发生器的配置不同，二氧化氯发生器总体上有三种型号：

二、设备选型
1.手动型(HB)：由人工开停机、手动调节阀门、调节次氯酸钠浓度和流量。
2.自动型(HB-I):可与水泵、液位控制器、其它设备同步开停机。
3.全自动型(HB-Y): 配套进口余氯在线检测仪可接收电磁流量计、变频器4～20mA电流信号自动调节余氯量，配有 RS485 接口可连接客户现场的 DCS。通过人机触摸屏可进行现场人机交流。设备具有远程开车 / 停车，远程产量调节，远程设备运行状态监控。

三、型号规格:

注：设备手动/自动外型尺寸相同，产氯量小于3000g/h为一体化设备，设备产氯量大于3000g/h为分体设备。配套：化料器、计量箱、贮罐、卸酸泵、控制柜等。
四、设备外部接口
一、压力水源：压力≥0.25MPa，恒压
二、管径、电源、位置尺寸对照设备型号规格。
三、设备四周留有600mm的操作建修位置，应设有排水地沟，通风换气设施
其它特殊连接口双方另行协商。
五、各行业有效氯消耗量参数
运行成本
一、 普通二氧化氯发生器：生产1克有效氯消耗氯酸钠1克，盐酸2克，折合人
民币0.005元。
二、高效复合二氧化氯发生器：生产1克有效氯消耗氯酸钠0.7克，盐酸1.4克，
合人民币0.0035元。
　　壁挂式、高压直供式、纯二氧化氯发生器：生产1克二氧化氯消耗亚氯酸钠2克，盐酸1.9克，折合人民币0.04元。
一、手动控制操作运行
适用范围：所有设备
操作方式：手动设定，人工控制启动和关闭
二、半自动控制操作运行工艺
